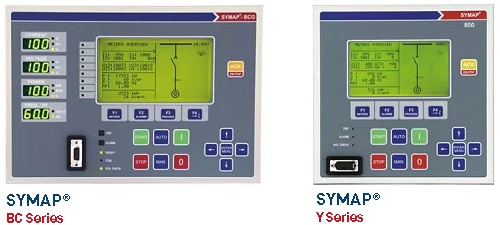

SYMAP®

SYMAP® é um dispositivo digital de proteção e controle baseado em microprocessadores flexíveis para uso em sistemas elétricos de baixa, média e alta tensão.

Devido às suas funções integradas de proteção e opções de interface homem-máquina, é uma solução eficiente e econômica para todos os tipos de aplicação.

Com um sistema baseado em três microprocessadores, a linha SYMAP® oferece funções completas de proteção e controle para geradores, motores (síncronos e assíncronos), transformadores, linhas de transmissão e distribuição de energia. Todas as funções de proteção podem ser ativadas simultaneamente e não há limites para a utilização de todas as funções ao mesmo tempo.

O SYMAP® permite a ativação de até cinco elementos de chaveamento, no qual todas as características necessárias para uma perfeita gestão, tais como a de visualização, a de controle e a de bloqueio estão incluídas. Com funções PLC integradas, permite intertravamento individual das funções de controle. Para garantir o máximo de flexibilidade durante o comissionamento e em um momento mais adiante durante a operação, tanto as saídas digitais quanto as analógicas podem ser conectadas através do SYMAP® aos elementos operacionais do painel principal. Por fim os sistemas SYMAP® estão aptos a se comunicar através de uma variedade de protocolos e interfaces com a instrumentação de controle.

Para melhorar a performance dos diagnósticos e do monitoramento, os produtos SYMAP® são equipados com três microprocessadores que supervisionam uns aos outros através de um sistema de vigilância (watchdog system). Funções importantes são redundantes e trabalham de forma independente com dois processadores. Um dispositivo de proteção contra curto-circuito opcional pode ser conectado ao sistema principal e funciona em paralelo com o SYMAP®, mesmo quando ocorrer uma falha na fonte de alimentação.

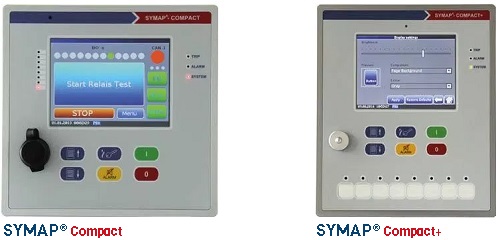

SYMAP® Compact

A família de equipamentos SYMAP®-Compact oferece sistemas flexíveis de proteção e controle digital para uma ampla gama de aplicações de baixa, média e alta tensão. O fator diferencial e de destaque do SYMAP®-Compact,é a tela IHM touch screen com tamanho razoável e com elementos coloridos. A tela exibe a programação rápida e completa de todas as funções de proteção e controle. Alternativamente, as intervenções podem ser feitas através do PC usando a conexão USB padrão. O conceito totalmente programável desses relés oferece uma solução extremamente versátil e econômica para todas as aplicações em sistemas elétricos com vários conceitos de tipos de proteção.

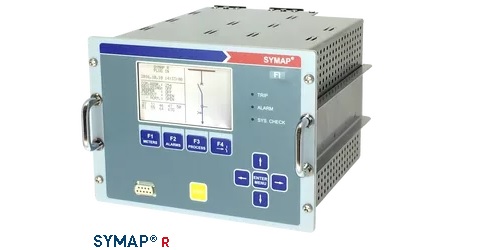

SYMAP® R

SYMAP® R (Retrofit), também conhecido como Versão Plug-In, é um relé de proteção digital para uso em sistemas de energia de baixa, média e alta tensão especialmente desenvolvido como uma solução de reposição para unidades de proteção existentes.

SYMAP® R Plug-In Version substitui o dispositivo de proteção existente por todas as funcionalidades. A instalação é fácil - basta transferir as configurações de parâmetros do dispositivo de proteção existente para o SYMAP® R e conectar a rede existente. De agora em diante, você tem um produto confiável que o ajuda a otimizar os custos operacionais.

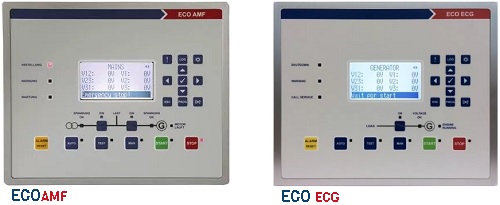

ECO

ECO ECG e ECO AMF são dispositivos controlados por microprocessador para uso em aplicações baixa tensão tanto para geração contínua como para geração de emergência ou stand by. A carcaça em aço inoxidável e a tampa frontal à prova de água proporcionam ótima proteção contra intemperes e ambientes agressivos. Ambas as versões dos dispositivos permitem o controle start-stop de vários tipos de motores principais e fornecem funções de proteção abrangentes para garantir a operação segura de geradores individuais. Um medidor magnético (MPU) pode ser usado para determinar a velocidade do motor. Usando o botão de teste, o operador pode executar testes regulares para verificar a a condição operacional de todo o sistema.

O idioma de exibição pode ser selecionado pelo operador. Vários alarmes e até 50 eventos são armazenados na memória do dispositivo em caso de falha. Um sinal sonoro integrado e LED coloridos indicam alarmes ativos. Através da interface via CAN Bus, os dispositivos monitoram as mensagens do controlador do motor e fornecem o controle start-stop através do protocolo J1939. Os “ECUs” suportados são: Volvo EMS2, Volvo EDC4, Perkins, Scania S6, MAN MFR, MTU ADEC e outros.
